白俄罗斯 ATOMTEX AT1117M 辐射监测仪
简介
·便携式组合高灵敏度、高精确度检测仪
·用于检测环境X射线、γ和中子辐射剂量当量和剂量率当量
·α、β辐射污染物表面通量密度以及α、β辐射表面活性和中子辐射通量密度
·辐射监测仪AT1117M是一个带有数字输出的多功能便携式仪器
·它由带有内置G-M管的处理单元(PU1和/或PU2)和外部智能探头组成
特点
·多功能高灵敏度、宽量程
·快速响应辐射场变化
·α、β、x射线、γ和中子辐射源搜索
·智能探头(RS232接口)
·内置LED稳定系统
·剂量、剂量率和通量密度超过限值时声音和可视报警
·可野外操作，温度适应范围广
·大屏幕背光LCD
·记录和传输100个测量结果到计算机
·两种处理单元二选一：PU1和PU2
应用领域
·对来自视频监视器、夜视设备、示波器
·电视对含有未使用过的X射线辐射源的设备和装置的接收器
·微波发生器、离子注入装置、医学装检测，以及安全措施效力的控制
·置的低能量、强度的X射线水平的控制放射性同位素55Fe、239Pu、241Am等放射量测定
标准配置
·检测单元PU1和/或PU2、智能探头(客户订购的型号)、肩带、腰带、AC适配器、操作指南、包装箱
可选件
·连接PU和计算机的线缆、1.6m或3m的伸缩杆、头挂听筒、连接智能探头到计算机的各种附件及其应用软件

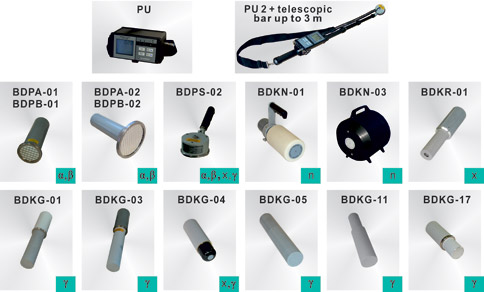

探头
·可用的外部智能探头包括：BDPA-01、BDPB-01、BDPS-02、BDKN-01、BDKN-03、BDKR-01、BDKG-01、BDKG-03、BDKG-04、BDKG-05、BDKG-09 和BDKG-17，其中BDKG-01、BDKG-03、BDKG-05、BDKG-17能够被放入一个密封容器内进行水下测量
技术参数
| 测量范围 |
| X、γ辐射环境剂量率当量 |
PU1, PU2 (G-M counter) 10μSv/h - 100 mSv/h
BDPS-02 (G-M counter) 0.1μSv/h - 30 mSv/h
BDKR-01 (NaI(Tl) 9x2 mm) 0.05 - 100 μSv/h
BDKG-01 (G-M counter) 0.1μSv/h - 10 Sv/h
BDKG-03 (NaI(Tl) 25x40 mm) 0.01 - 300μSv/h
BDKG-04 (scintillation plastic30x15 mm) 0.05μSv/h - 10 Sv/h
BDKG-05 (NaI(Tl) 40x40 mm) 0.01 - 100μSv/h
BDKG-09 (G-M counter) 0.1μSv/h - 5 Sv/h
BDKG-17 (G-M counter) 1μSv/h - 100 Sv/h |
| X、γ辐射环境剂量当量 |
PU1, PU2 10μSv - 10 Sv
BDPS-02 0.1μSv - 1 Sv
BDKR-01 0.05μSv - 5 mSv
BDKG-01 BDKG-09 0.1μSv - 10 Sv
BDKG-03 0.03μSv - 1 Sv
BDKG-04 0.05μSv - 10 Sv
BDKG-05 0.03μSv - 0.3 mSv
BDKG-17 1μSv - 100 Sv |
| 通量密度 |
| 污染物表面α辐射 |
BDPA-01 (ZnS(Ag) 60 mm) 0.1-105 part./(min·cm2)
BDPS-02 5 - 106 particle/(min ·cm2) |
| 污染物表面β辐射 |
BDPB-01 (闪烁体 60 mm) 1- 5 ·105 part./(min ·cm2)
BDPS-02 6 - 106 particle/(min ·cm2) |
| 中子辐射环境剂量率当量 |
BDKN-01 (Pu-Be源) 0.1μSv/h - 10 mSv/h
BDKN-03 (0.025eV –14MeV) 0.1μSv/h - 10 mSv/h |
| 中子辐射环境剂量当量 |
BDKN-01 (Pu-Be源) 0.1μSv - 10 Sv
BDKN-03 (0.025eV –14MeV) 0.1μSv - 10 Sv |
| 中子通量密度 |
BDKN-01 BDKN-03 0.1 - 104 neutron/(cm2·s) |
| 能量范围 |
| X射线和γ辐射探测能量范围 |
BDKR-01 5 - 160 keV
PU1 PU2 BDKG-01
BDKG-09 BDKG-17 60 keV - 3 MeV
BDPS-02 BDKG-04 20 keV - 3 MeV
BDKG-03 BDKG-05 50 keV - 3 MeV |
| α辐射探测能量范围 |
BDPS-02 4 - 7 MeV
BDPA-01 3 - 7 MeV |
| β辐射探测能量范围 |
BDPS-02 BDPB-01 155KeV –3.5 MeV |
| 中子辐射探测能量范围 |
BDKN-01 BDKN-03 0.025eV - 14 MeV |
| 测量误差 |
| 剂量率 |
不超过±20% |
| 通量密度 |
不超过±20% |
| 剂量率测量时能量响应灵敏度 |
| 137Cs |
不超过+35 - -25% |
| 90Sr+90Y |
不超过±50% |
| 137Cs灵敏度 |
PU1, PU2 0.3 cps/μSv ·h-1
BDPS-02 6.6 cps/μSv ·h-1
BDKG-01 4.0 cps/μSv ·h-1
BDKG-03 350 cps/μSv ·h-1
BDKG-04 100 cps/μSv ·h-1
BDKG-05 900 cps/μSv ·h-1
BDKG-09 6.0 cps/μSv ·h-1
BDKG-17 0.004 cps/μSv ·h-1 |
| 操作温度范围 |
-30 - +50℃ |
| 相对湿度 |
(+ 35°C) 95 % |
| 防护等级 |
IP54 |
| 电源要求 |
内置Ni-MH蓄电池 6V ；交流电(50Hz) 220V ；直流电 12V |
| 连续操作时间 |
交流电或直流电 不少于24h ；内置蓄电池 不少于24h |
| 标准要求 |
| 国际标准要求 |
IEC60846-1:2009，IEC60846-2:2007。 IEC60325:2002，IEC61005:2003 |
| 安全标准要求 |
IEC61010-1:1990 |
| EMC要求 |
EN55022:1998+А1：2000+А2：2003，EN55024:1998+ A1：2001+ A2：2003年，IEC61000-4-2:2001 IEC61000-4-3:2008 |
| 重量 |
PU1 1.1 kg
PU2 BDPA-01 BDPB-01 BDKR-01 BDKG-04 BDKG-09 0.5 kg
BDPS-02 BDKG-17 0.3 kg
BDKN-01 2.0 kg
BDKN-03 7.8 kg
BDKG-01 0.4 kg
BDKG-03 0.6 kg
BDKG-05 1.2 kg |
| 尺寸 |
PU1 177×85×124 mm
PU2 92×62×52 mm
BDPS-02 138×86×60 mm
BDPA-01 BDPB-01 80×196 mm
BDKN-01 90×260 mm
BDKN-03 220×312 mm
BDKR-01 BDKG-01 BDKG-09 54×255 mm
BDKG-03 60×295 mm
BDKG-04 60×200 mm
BDKG-05 60×320 mm
BDKG-17 51×167 mm |
